Компрессор Водород (Н2) — 50 Нм3/ч — 400 Атм



Новый мега проект!



Компрессор (компрессорная станция) Ковинт КСВД-М 2-50/10-400-H2-Авт предназначен для сжатия водорода (Н2) до 40.0 МПа / 400 бар / 400 Атм (изб).



Отличная модель для тех, кому нужно 50 Нм3/ч водорода сжать до 400 атм (изб).



Смотрим видео или читаем ниже:





Краткая информация о проекте



Дата поставки: Май 2026 г.

Дата ввода в эксплуатацию: по ситуации на июль 2026 — идет подготовка ко вводу в эксплуатацию.

Краткое описание: мембранный компрессор для сжатия сжатия Н2 99.99% (50 Нм3/ч, 40.0 МПа изб. (или 400 бар/атм изб)) с жидкостным охлаждением, панелью управления и автоматической работой.

Кол-во: 1 шт.

Заказчик: г. Ижевск

Дополнительная информация: —



Описание задачи



Тут все просто.



Клиент является, наверное, одним из крупнейших производителей водорода в России. В связи с закупкой дополнительного электролизера и увеличением производства водорода понадобился новый компрессор на 400 атмосфер.



Нужно было надежное решение с полностью автоматической работой, надежными КИПиА и человеческой системой управления.



Рассматривались варианты покупки в Китае (мы объяснили отличия и показали/сравнили китайские решения с нашими) и также был вариант покупки компрессора УКЗ.



Мы всё объяснили, показали, сравнили.



И выбор был остановлен на нашем решении.



С чем клиента и поздравляем!



Кстати, это уже третий мембранный компрессор Ковинт КСВД-М на площадке этого клиента.

О предыдущих моделях рассказывали тут:

Компрессор Ковинт КСВД-М 1-10/5-200-Н2 (1) (Водород)



Таблица с техническими характеристиками





Фото







Краткое техническое описание

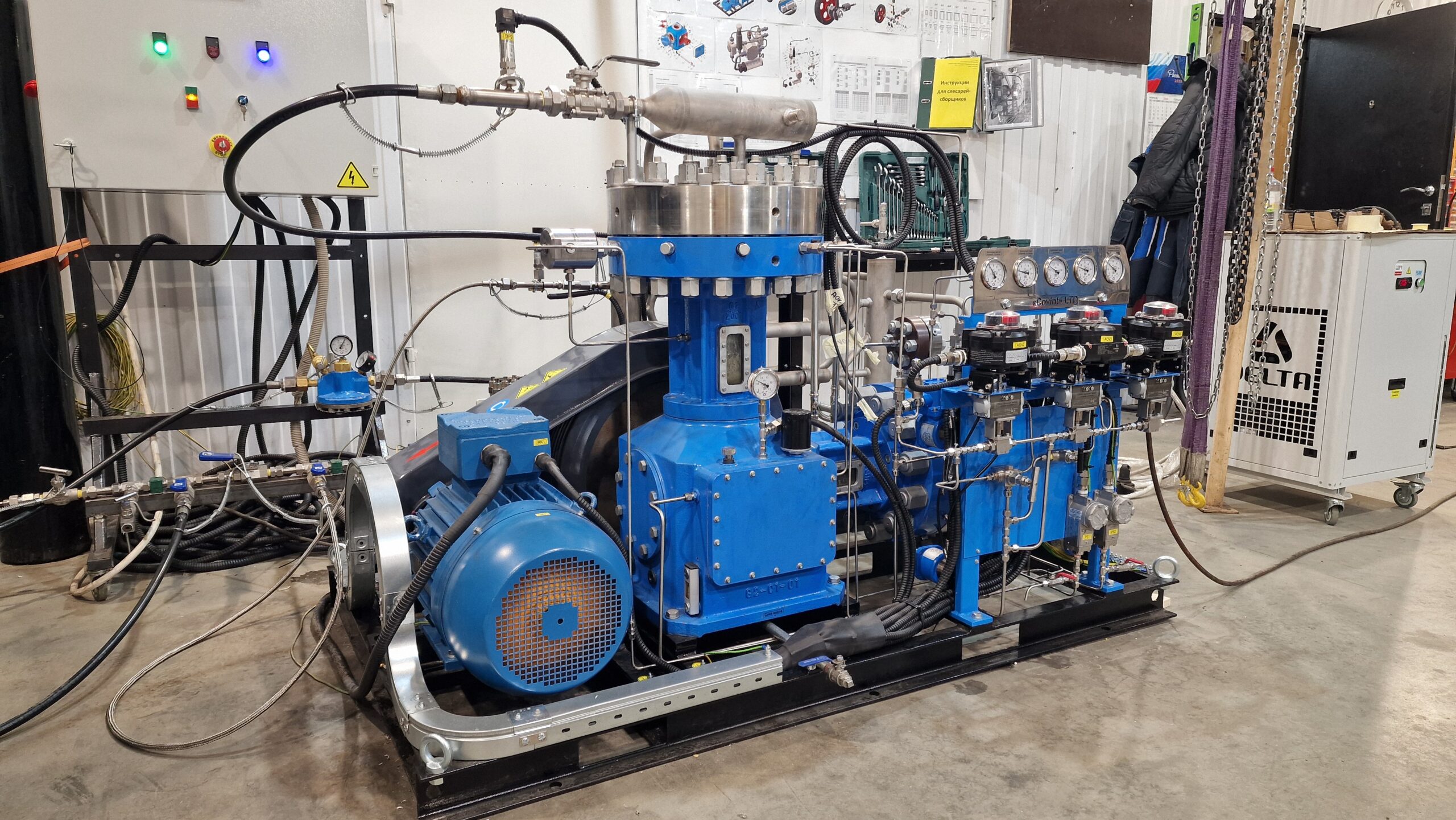

Компрессор (компрессорная станция) Ковинт КСВД-М 2-50/10-400-Н2 — это двухступенчатый (двухцилиндровый) мембранный компрессор, который предназначен для сжатия водорода (Н2) чистотой 99.99% или водородо-содержащих газов в различных пропорциях.



Также спокойно подходит для сжатия любых инертных (азот, аргон, гелий и т.д.), взрывоопасных и токсичных газов.



Охлаждение компрессора: жидкостное.



Не рекомендуем брать подобные компрессоры с воздушным охлаждением! — много выделяется тепла, лучше охлаждать водой из внутренней системы охлаждения или ставить замкнутый контур с чиллером.





Блок сжатия (или камера сжатия) выполнен с использованием 3-х мембран из нержавеющей стали.

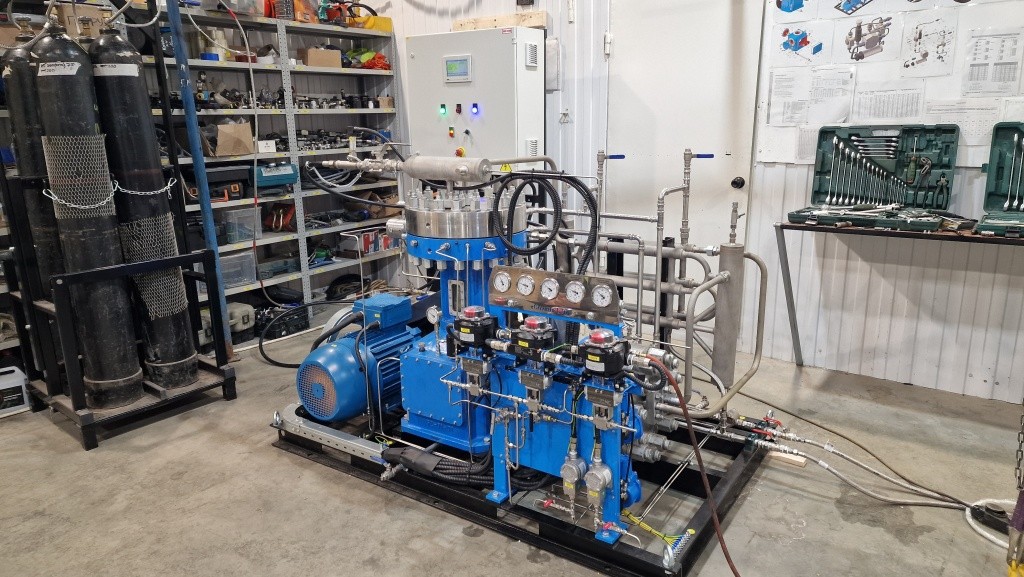

Компрессорная станция поставляется на силовой раме в комплекте со всей необходимой запорной арматурой «внутри компрессора», приборами КИПиА, элетродвигателем, межступенчатым и концевым теплообменником, а также панелью управления.



Исполнение — Авт — компрессор с полностью автоматической работой.



Панель управления установливается во взрывобезопасном помещении отдельно от компрессора. Все электроподключения «внутри» компрессора выполнены под ключ, вам остается только проложить питающий кабель между клеммной коробкой компрессора и панелью управления.

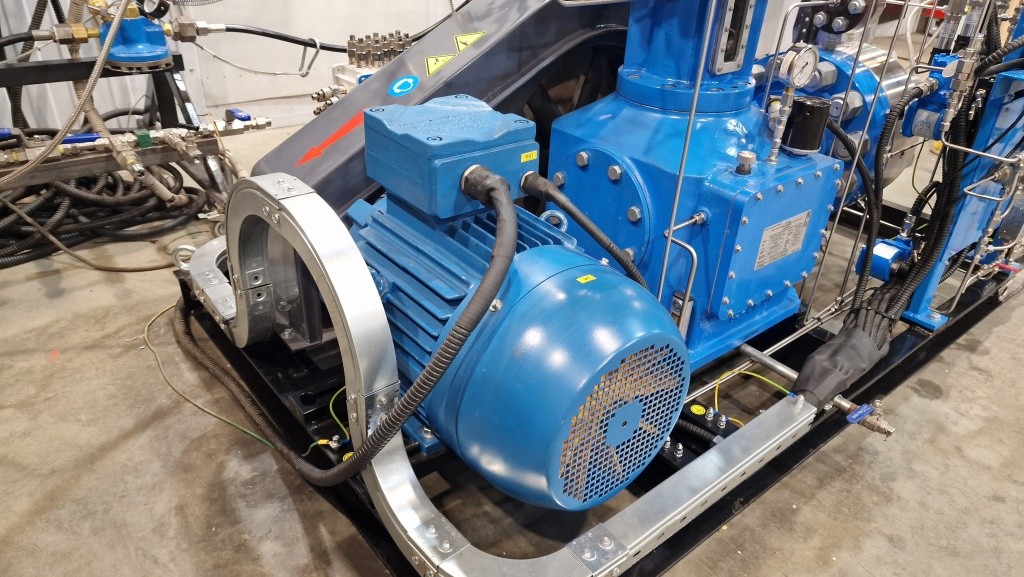

Двигатель — классика — Элдин во взрывозащищенном исполнении IIC T4.





Привод компрессора — ременной.

В комплект поставки включен специальный защитный кожух закрытого типа.



Запорная арматура (кран на выходе газа) не входит в стандартный комплект поставки, и может быть поставлена по отдельному запросу.



Панель управления



Панель управления водородного компрессора всегда поставляется отдельно и устанавливается вне взрывоопасной зоны





Основные параметры/функции:



1. Старт/стоп компрессора в автоматическом режиме в зависимости от давления на нагнетании и на всасывании.



2. Состояния «в работе/авария».



3. Кнопка аварийной остановки.



4. Главный выключатель.



5. Аварийная остановка в случае возникновения аварийных режимов (см. далее).



6. Удаленный контроль/управление, передача информации (работа/останов, блокировки) на САУ верхнего уровня по протоколу MODBUS RTU.



7. Учет моточасов работы.



8. Реле контроля фаз.



9. Тепловое реле.



Подробное описание панели управления на этой странице Панель управления Ковинт КСВД-М



Контроль параметров (стандартная комплектация)



В компрессорных станциях Ковинт КСВД-М контролируются следующие параметры:



1. Давление газа на всасывании с помощью датчика давления (старт/стоп в автоматическом режиме в зависимости от подачи газа на всасывание). Визуализация с помощью манометра.



2. Давление газа на нагнетании (старт/стоп в автоматическом режиме) с помощью датчика давления. Визуализация с помощью манометра.



3. Давление газа после первой ступени — визуализация с помощью манометра.



4. Давление масла в гидравлической системе каждой ступени компрессора. Визуализация с помощью манометров.



5. Давление масла в системе смазки с помощью датчика давления. Визуализация с помощью манометра.



6. Разрыв мембраны с помощью реле давления.



7. Перегрузка электродвигателя (тепловое реле) и перегрев двигателя (термистор).

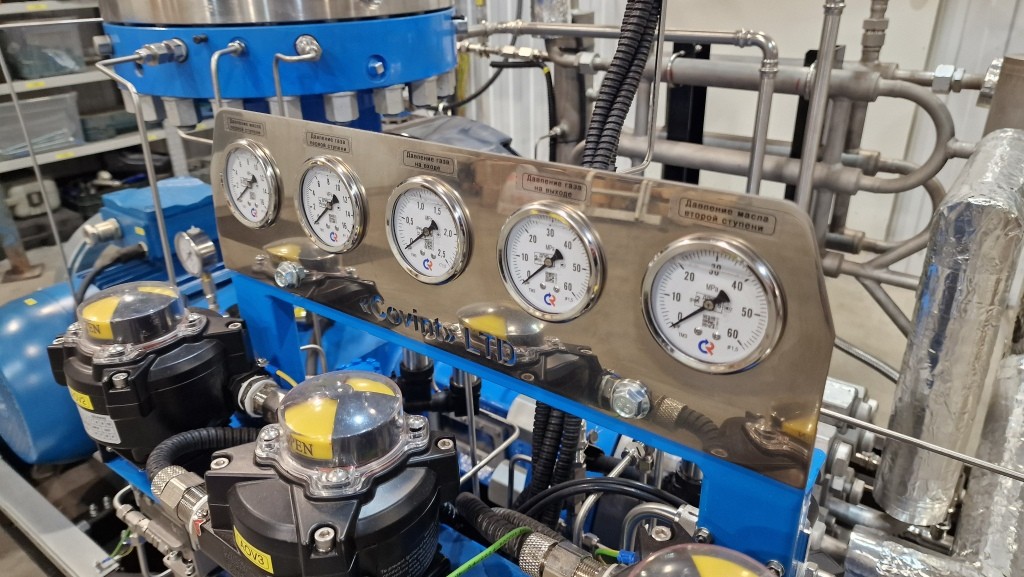

Визуализация параметров (давление газа вх/вых, давление газа после первой ступени, давление масла в каждой ступени сжатия) обеспечивается с помощью манометров РОСМА (Россия), которые внесены в реестр средств измерений, имеют первичную поверку и паспорта.





Аварийные защиты, приводящие к немедленной остановке компрессорной станции (стандартная комплектация):



1. По низкому давлению масла в системе смазки.



2. При разрыве мембраны на каждой ступени сжатия.



3. По перегрузке и перегреву электродвигателя.



4. Нарушение чередования фаз питающего напряжения.



5. Неисправность любого датчика давления.



6. При нажатии кнопки аварийной остановки компрессора.
