Компрессор 400 бар — 5 Нм3/ч — Водород (Н2)



Компрессор (компрессорная станция) Ковинт КСВД-М 1-5/5-400-H2 предназначен для сжатия водорода (Н2) до 40.0 МПа (изб) / 400 бар (изб).



Наверное, одна из наших лучших моделей.



Идеальное решение для заправки баллонов высокого давления водородом, автомобильных заправок и других целей.





Краткая информация о проекте:



Дата поставки: август 2025 г.

Дата ввода в эксплуатацию: по ситуации на август 2025 — идет подготовка ко вводу в эксплуатацию.

Краткое описание: мембранный компрессор для сжатия сжатия Н2 99.99% (5 Нм3/ч, 40.0 МПа изб. (или 400 бар изб)) с жидкостным охлаждением, панелью управления и полуавтоматической работой.

Кол-во: 1 шт.

Заказчик: г. Санкт-Петербург

Дополнительная информация: —



Видеообзор модели:

видео на стадии монтажа. опубликуем скоро



Таблица с техническими характеристиками:

на стадии подготовки



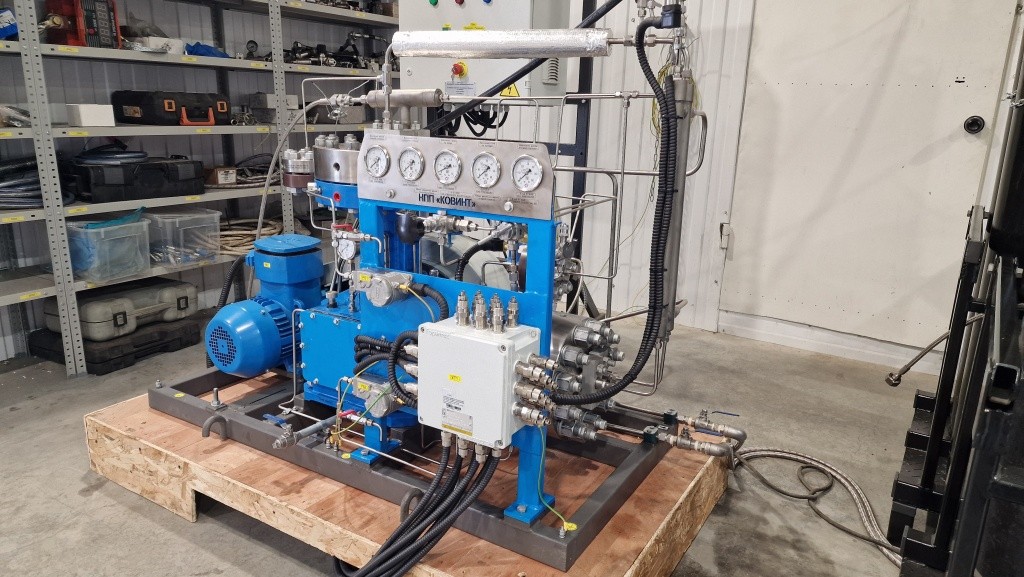

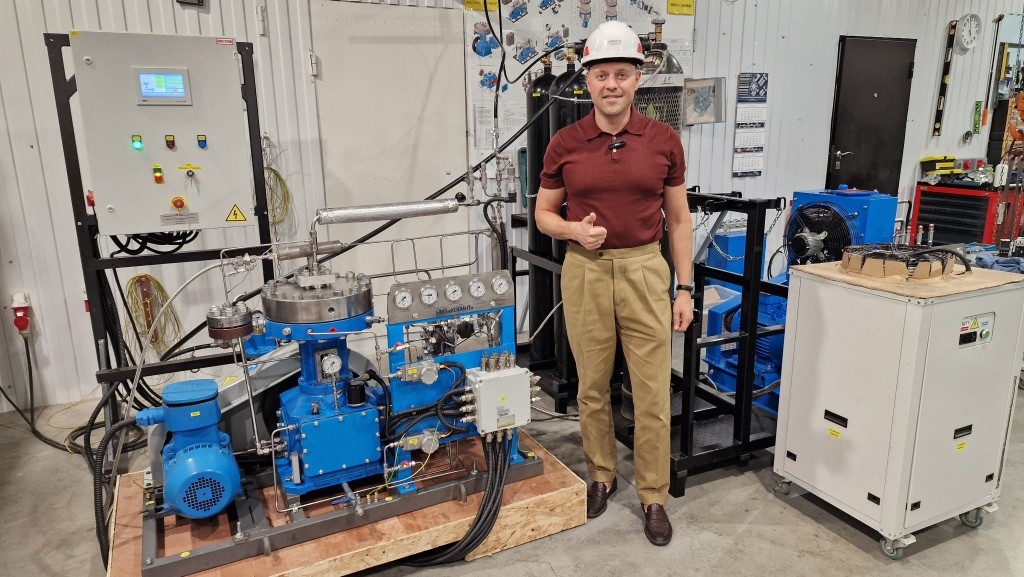

Ещё фотографии:









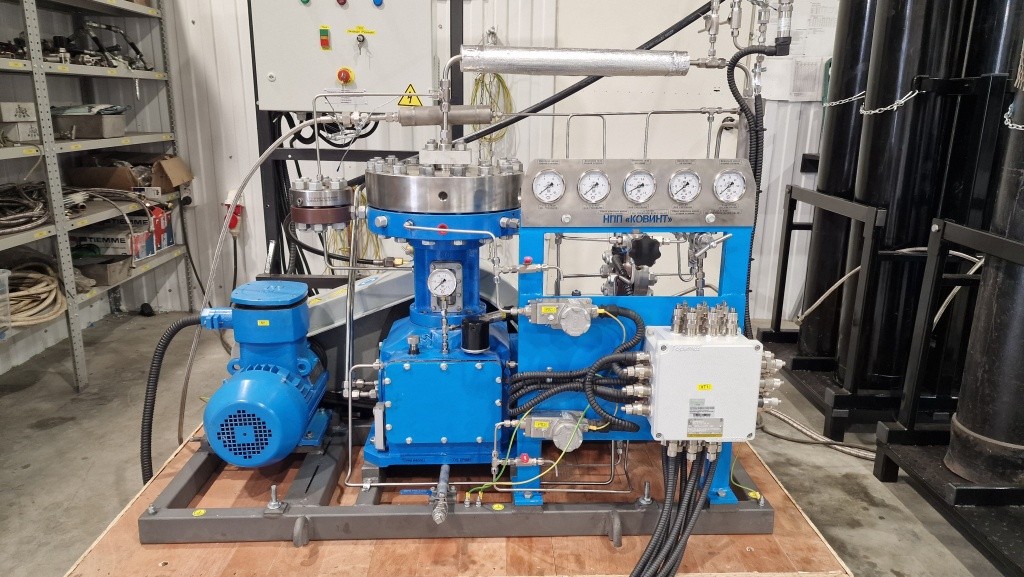

Краткое техническое описание



Компрессор (компрессорная станция) Ковинт КСВД-М 1-5/5-400-Н2 — это двухступенчатый (двухцилиндровый) мембранный компрессор, который предназначен для сжатия водорода (Н2) чистотой 99.99% или водородо-содержащих газов в различных пропорциях.



Охлаждение компрессора: жидкостное в стандартной комплектации (воздушное охлаждение — опция, которая обсуждается отдельно перед заказом).





Блок сжатия (или камера сжатия) выполнен с использованием 3-х мембран из нержавеющей стали.



Компрессорная станция поставляется на силовой раме в комплекте со всей необходимой запорной арматурой «внутри компрессора», приборами КИПиА, элетродвигателем, межступенчатым и концевым теплообменником, а также панелью управления.



Панель управления установливается во взрывобезопасном помещении отдельно от компрессора. Все электроподключения «внутри» компрессора выполнены под ключ, вам остается только проложить питающий кабель между клеммной коробкой компрессора и панелью управления.

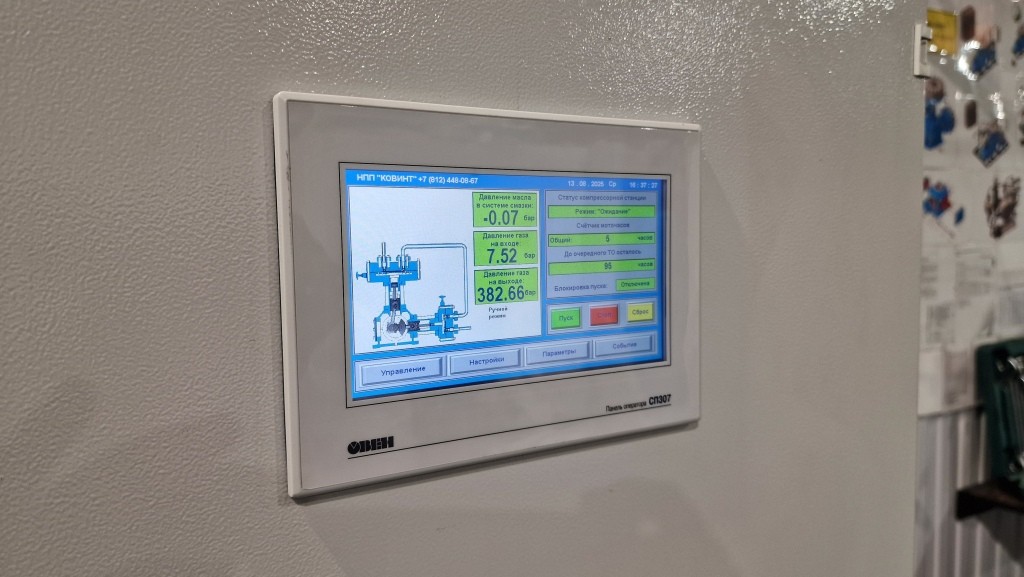

ЖК дисплей панели управления:

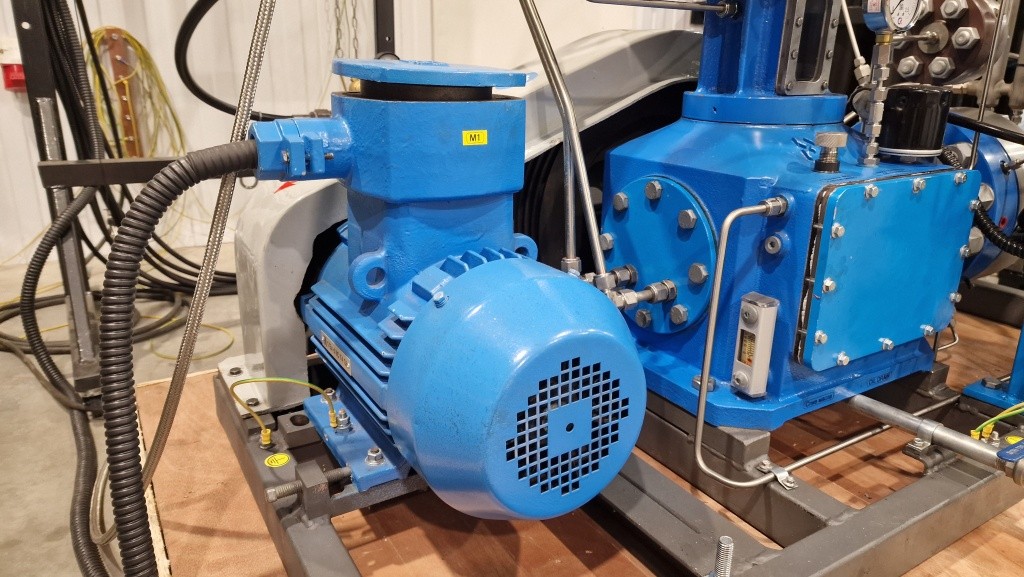

Двигатель:



Привод компрессора — ременной.

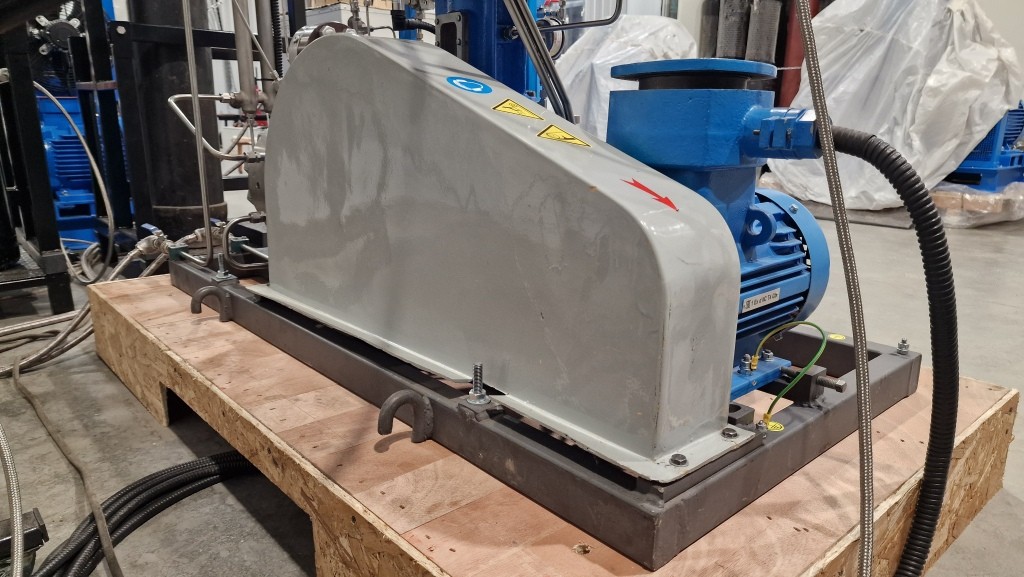

В комплект поставки включен специальный защитный кожух закрытого типа.





Запорная арматура (кран на выходе газа) не входит в стандартный комплект поставки, и может быть поставлена по отдельному запросу.



В данном проекте краны вх/вых газа не были включены в поставку.

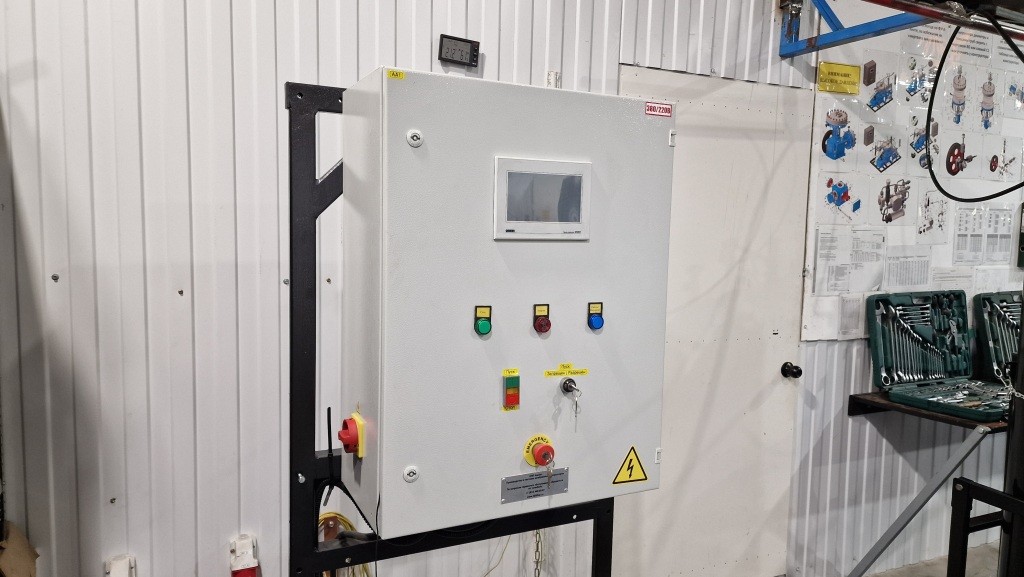

Панель управления



В этой комплектаци панель управления установлена на раме. Получилось очень удобно и мы крайне рекомендуем брать гелиевые компрессоры именно в таком исполнении.





Основные параметры/функции:



1. Старт/стоп компрессора в автоматическом режиме в зависимости от давления на нагнетании и на всасывании.



2. Состояния «в работе/авария».



3. Кнопка аварийной остановки.



4. Главный выключатель.



5. Аварийная остановка в случае возникновения аварийных режимов (см. далее).



6. Удаленный контроль/управление, передача информации (работа/останов, блокировки) на САУ верхнего уровня по протоколу MODBUS RTU.



7. Учет моточасов работы.



8. Реле контроля фаз.



9. Тепловое реле.



Подробное описание панели управления на этой странице Панель управления Ковинт КСВД-М



Контроль параметров (стандартная комплектация)



В компрессорных станциях Ковинт КСВД-М контролируются следующие параметры:



1. Давление газа на всасывании с помощью датчика давления (старт/стоп в автоматическом режиме в зависимости от подачи газа на всасывание). Визуализация с помощью манометра.



2. Давление газа на нагнетании (старт/стоп в автоматическом режиме) с помощью датчика давления. Визуализация с помощью манометра.



3. Давление газа после первой ступени — визуализация с помощью манометра.



4. Давление масла в гидравлической системе каждой ступени компрессора. Визуализация с помощью манометров.



5. Давление масла в системе смазки с помощью датчика давления. Визуализация с помощью манометра.



6. Разрыв мембраны с помощью реле давления.



7. Перегрузка электродвигателя (тепловое реле) и перегрев двигателя (термистор).



Визуализация параметров (давление газа вх/вых, давление газа после первой ступени, давление масла в каждой ступени сжатия) обеспечивается с помощью манометров РОСМА (Россия), которые внесены в реестр средств измерений, имеют первичную поверку и паспорта.





Аварийные защиты, приводящие к немедленной остановке компрессорной станции (стандартная комплектация):



1. По низкому давлению масла в системе смазки.



2. При разрыве мембраны на каждой ступени сжатия.



3. По перегрузке и перегреву электродвигателя.



4. Нарушение чередования фаз питающего напряжения.



5. Неисправность любого датчика давления.



6. При нажатии кнопки аварийной остановки компрессора.

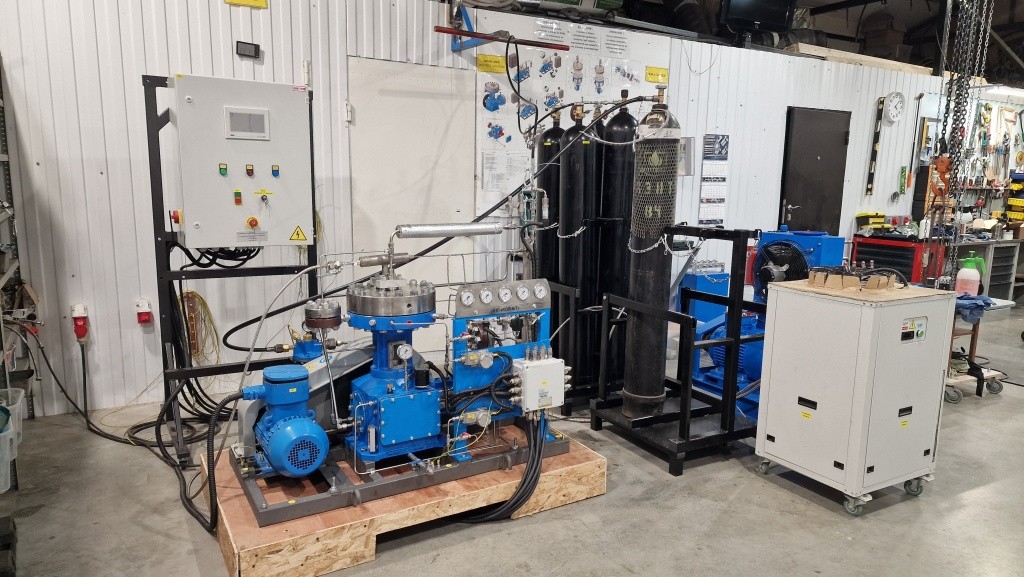

Еще фото:



На этом все.

Заявку на подбор водородного компрессора производительностью 5 Нм3/ч и давлением до 400 бар (атмосфер) можно направить в разделе Контакты.
